Panneau solaire batterie 12V 200Ah : Comment choisir et dimensionner ?

Dimensionnement du panneau solaire pour une batterie 12V 200Ah

Comprendre la capacité d'une batterie 12V 200Ah

Une batterie 12V 200Ah possède une capacité de stockage d'énergie théorique de 2400Wh, obtenue en multipliant la tension par la capacité en ampères-heures. Ce chiffre représente la quantité maximale d'énergie disponible lorsque la batterie est pleinement chargée.

Les technologies de batteries pour les systèmes solaires se déclinent principalement en trois catégories : plomb (AGM ou gel), lithium lifepo4 et phosphate de fer lithium. Les batteries lithium offrent davantage de cycles de charge/décharge (généralement plus de 2000) que les modèles gel ou AGM (environ 500 cycles), ainsi qu'une décharge plus profonde sans endommagement.

Calcul de la puissance du panneau solaire nécessaire

Pour dimensionner correctement un panneau solaire destiné à une batterie 12V 200Ah, il faut diviser l'énergie stockable (2400Wh) par le temps de charge souhaité en heures, en tenant compte d'un facteur de perte d'environ 20%.

Plusieurs facteurs doivent être pris en compte pour un dimensionnement optimal.

• Évaluer la consommation énergétique quotidienne pour dimensionner correctement le panneau.
• Considérer l'ensoleillement local, car il affecte directement la puissance nécessaire du panneau solaire.
• Temps de charge souhaité, influençant la puissance du panneau pour recharger la batterie.
• Tenir compte des pertes du système, en particulier celles liées au régulateur de charge.

Prenons un exemple concret : pour recharger complètement une batterie solaire 12V 200Ah en une journée d'ensoleillement moyen (6 heures effectives), un panneau d'environ 500W serait nécessaire. En considérant une puissance panneau solaire de 500W associée à un régulateur MPPT (qui optimise le rendement), la batterie pourrait être rechargée même avec un ensoleillement modéré.

Types de panneaux solaires adaptés aux batteries 12V 200Ah

Panneaux solaires monocristallins

Les panneaux solaires monocristallins se distinguent par leur rendement supérieur et leur efficacité optimale pour alimenter les batteries 12V de grande capacité. Leur technologie avancée permet une meilleure conversion de l'énergie solaire, avec un rendement moyen oscillant entre 18% et 22% dans des conditions réelles d'utilisation.

Ces panneaux sont particulièrement adaptés aux systèmes autonomes nécessitant une puissance constante pour recharger une batterie lithium ou gel. Leur performance reste stable même par temps nuageux ou en conditions de faible luminosité, ce qui garantit une alimentation fiable pour vos batteries 200Ah.

Panneaux solaires polycristallins

Les panneaux polycristallins représentent une alternative économique aux modules monocristallins tout en conservant des performances satisfaisantes pour recharger une batterie 12V 200Ah. Leur fabrication moins complexe, utilisant plusieurs cristaux de silicium fondus ensemble, explique leur coût plus accessible pour les installations solaires domestiques.

Malgré un rendement légèrement inférieur (15-17%), ces panneaux offrent un excellent rapport qualité-prix pour les systèmes nécessitant moins de contraintes d'espace. Leur efficacité reste toutefois plus sensible aux conditions d'ensoleillement et aux températures élevées que celle des panneaux monocristallins.

Panneaux solaires flexibles et portables

Les panneaux solaires flexibles constituent une solution intéressante pour les applications mobiles nécessitant légèreté et adaptabilité. Leur conception innovante permet de les installer sur des surfaces courbes comme les toits de camping-cars ou les ponts de bateaux, offrant ainsi plus de flexibilité dans votre installation solaire pour recharger votre batterie 12V.

Ces modules présentent cependant certaines limites pour l'alimentation de batteries de grande capacité comme les 200Ah. Leur puissance généralement plus faible (entre 50 et 200 watts) nécessite d'installer plusieurs unités en parallèle pour obtenir un système efficace. Par ailleurs, leur durée de vie est souvent inférieure à celle des panneaux rigides, ce qui représente un facteur à considérer dans votre investissement énergétique à long terme.

Kits solaires complets avec régulateurs

Les kits solaires constituent une solution clé en main idéale pour les utilisateurs souhaitant simplifier l'installation d'un système photovoltaïque pour batterie 200Ah. Ces ensembles comprennent généralement le panneau solaire, un régulateur adapté, ainsi que toute la connectique nécessaire au raccordement.

Le choix du régulateur représente un élément important pour préserver la durée de vie de votre batterie, notamment pour les technologies lithium LiFePO4. Ce composant essentiel permet d'optimiser les cycles de charge et décharge, en adaptant précisément les paramètres électriques aux spécificités de votre batterie solaire.

Configurations optimales panneau-batterie pour différents usages

Installation solaire pour site isolé

La configuration idéale pour un site isolé nécessite des panneaux solaires monocristallins 500Wc associés à une batterie lithium 12V 200Ah.

L'ensoleillement influence le dimensionnement de votre système photovoltaïque. Dans le sud de la France, un panneau de 300Wc peut suffire pour recharger efficacement une batterie 200Ah en une journée ensoleillée, tandis que dans les régions moins ensoleillées du nord, il faudra prévoir une puissance de 500Wc ou plus pour compenser le manque de luminosité. L'orientation optimale des panneaux vers le sud avec une inclinaison adaptée à votre latitude permet d'augmenter le rendement de 25% par rapport à une installation mal orientée.

Système solaire pour camping-car ou bateau

Pour un véhicule de loisirs équipé d'une batterie lithium fer phosphate de 200Ah, un panneau solaire flexible de 200 à 300Wc constitue souvent le meilleur compromis entre performance et contraintes d'espace.

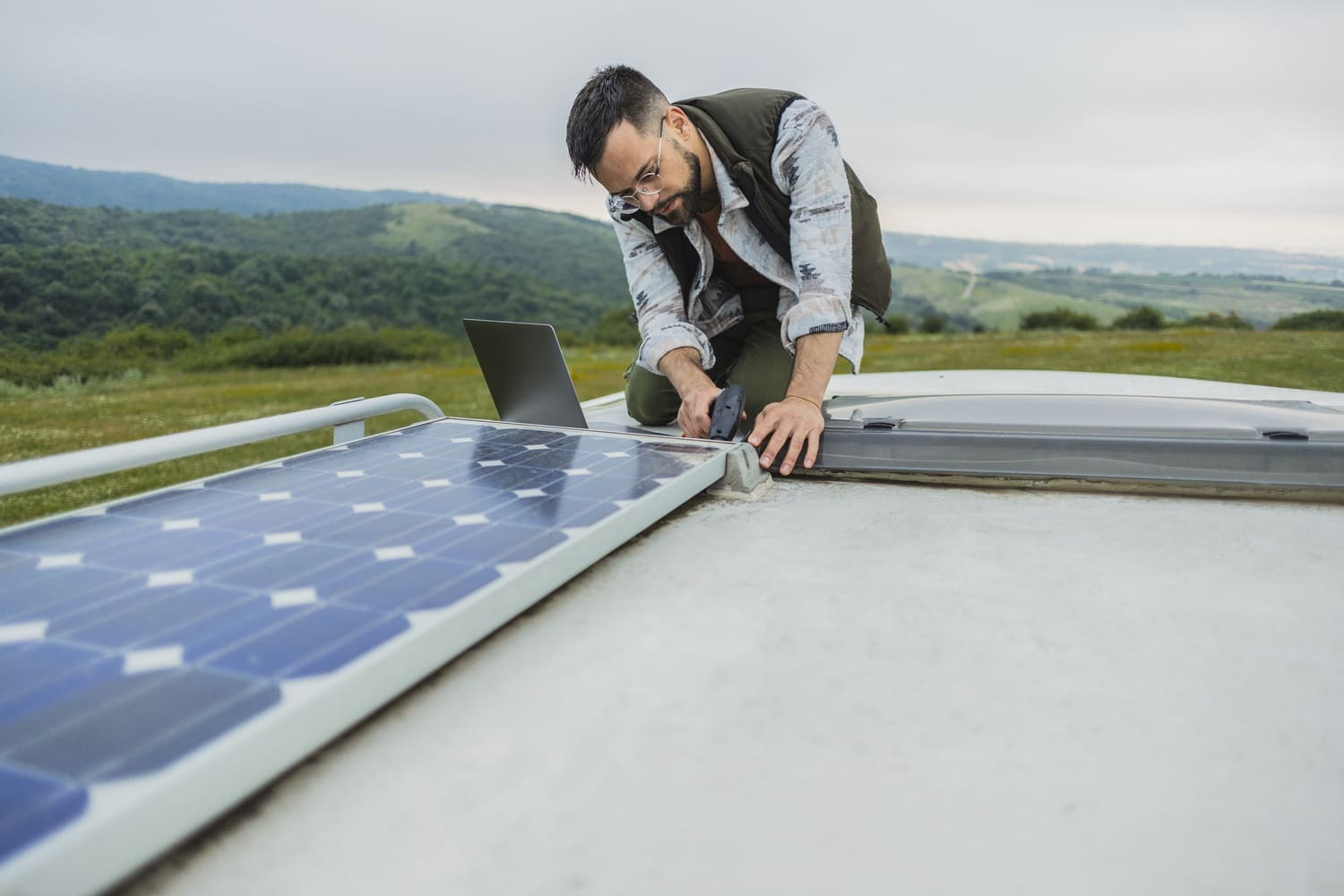

L'installation de panneaux sur le toit d'un camping-car demande une attention particulière aux fixations et à l'aérodynamisme. Un panneau monocristallin de 200Wc nécessite environ 1,3m² de surface disponible, ce qui correspond généralement à l'espace utilisable sur un toit de camping-car standard. Pour une installation plus puissante, découvrez comment brancher un deuxième panneau solaire pour optimiser votre système. Explorez les différentes options d'énergie pour camping-car, incluant des solutions solaires adaptées à vos besoins de voyage. Vous recherchez un Kit solaire pour camping car ? Nous proposons des ensembles complets incluant panneau, régulateur et accessoires de montage adaptés.

Composants complémentaires essentiels pour un système efficace

Régulateurs de charge MPPT vs PWM

Les régulateurs MPPT offrent un rendement nettement supérieur aux modèles PWM pour les batteries de grande capacité comme les 200Ah.

Ces régulateurs ajustent continuellement la tension et l'intensité pour les adapter parfaitement aux caractéristiques de la batterie lithium ou gel, augmentant ainsi le rendement global du système solaire d'environ 30% par rapport aux modèles PWM. Avec un rendement typique oscillant entre 90 et 95%, les régulateurs MPPT acceptent des tensions d'entrée beaucoup plus élevées (jusqu'à 450V dans certains cas), ce qui permet d'utiliser des panneaux solaires à haut voltage tout en chargeant des batteries 12V avec un minimum de perte énergétique.

Système de protection BMS pour batteries lithium

Le BMS constitue un élément indispensable pour protéger efficacement les batteries lithium lifepo4.

Ce système intelligent surveille en permanence l'état de la batterie, interrompant automatiquement la décharge avant qu'elle ne devienne critique pour la durée de vie et stoppant la charge une fois la batterie pleinement chargée. Le BMS prolonge considérablement la longévité des batteries lithium fer phosphate en délimitant une plage d'utilisation optimisée pour les cellules électrochimiques, tandis qu'il permet de connaître en temps réel l'état de charge et le nombre de cycles déjà effectués par la batterie.

Câblage et connectique adaptés

Le dimensionnement correct des câbles revêt une importance capitale dans les systèmes solaires destinés à recharger une batterie 200Ah.

La section des câbles doit être suffisamment large pour supporter l'intensité du courant sans surchauffe ni perte de puissance significative. Les connecteurs MC4, devenus la norme dans l'industrie solaire, offrent une connexion étanche et durable entre les panneaux et le régulateur, limitant les risques de corrosion et de défaillance électrique.

Convertisseurs et onduleurs

Le choix d'un convertisseur adapté dépend essentiellement des besoins en alimentation et de la compatibilité avec la batterie 12V 200Ah.

Voici les critères essentiels pour un choix éclairé.

• Choisir une puissance nominale adaptée à la consommation maximale prévue.
• Opter pour un onduleur à onde sinusoïdale pure pour alimenter les appareils sensibles.
• >Compatibilité tension d'entrée avec la batterie 12V.
• Rechercher des fonctionnalités de protection contre les surcharges et les courts-circuits.

Le rendement de l'onduleur influence directement l'autonomie du système et la quantité d'énergie réellement disponible pour vos appareils. Un onduleur de qualité offre généralement un rendement supérieur à 90%, ce qui signifie que seulement 10% de l'énergie est perdue lors de la conversion. Pour des installations solaires associées à une batterie 12V 200Ah, les onduleurs Victron Energy sont particulièrement appréciés pour leur fiabilité et leur efficacité remarquable. Nous contacter pour obtenir des conseils personnalisés sur le choix de votre onduleur.

Le choix du panneau solaire pour recharger une batterie 12V 200Ah dépend de votre consommation énergétique et de l'ensoleillement de votre région. Une configuration optimale inclut un panneau monocristallin de puissance adaptée, un régulateur MPPT et une connectique de qualité. Ce trio garantit une recharge efficace et prolonge la durée de vie de votre batterie lithium ou gel pendant de nombreuses années.
