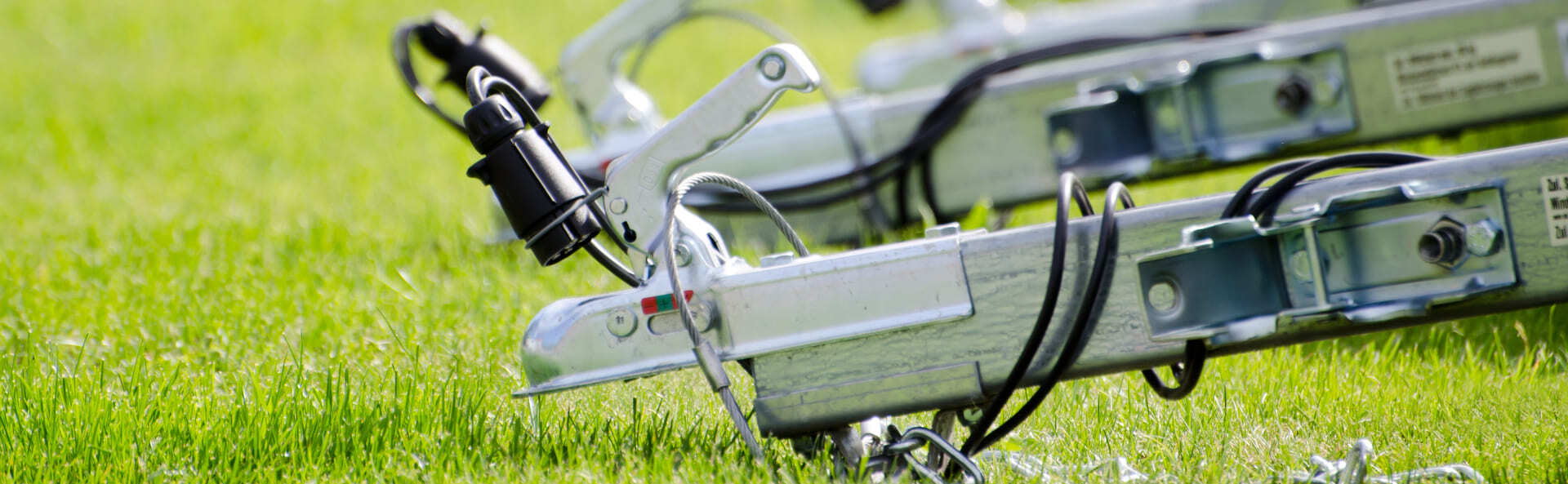

Timon de remorque et commande de frein : nos pièces
Le timon constitue la structure métallique fixe. Il relie l'essieu à l'avant du châssis. C'est véritablement le squelette porteur de votre remorque.
L'essentiel à retenir : la sécurité de votre attelage repose sur la distinction entre le timon de remorque, structure porteuse fixe, et la commande d'inertie, organe mobile qui active mécaniquement les freins. Pour un freinage fluide, il est crucial de choisir un modèle adapté au PTAC de votre remorque, allant de 450 à 3 500 kg, et de veiller au graissage régulier du tube coulissant. Un amortisseur fonctionnel et un câble de rupture bien fixé garantissent un arrêt immédiat en cas d'urgence.
Définition du timon et de la commande de freinage
La commande de freinage à inertie active les freins via un tube coulissant, tandis que le timon assure la liaison rigide au châssis. Le câble de rupture et le PTAC déterminent la sécurité du système.
En comprenant bien cette distinction mécanique, on saisit mieux comment chaque organe intervient pour sécuriser vos trajets avec une remorque ou une caravane.
Distinction entre timon, tête d'attelage et commande à inertie
Le timon constitue la structure métallique fixe. Il relie l'essieu à l'avant du châssis. C'est véritablement le squelette porteur de votre remorque.
La commande à inertie est l'organe mobile. Elle coulisse lors du freinage du véhicule tracteur. Ce mouvement pousse mécaniquement les câbles de freins. C'est un système actif indispensable.
La tête d'attelage se verrouille sur la boule de votre voiture. Elle est fixée au bout du tube de la commande. Elle assure la liaison physique.
Fonctionnement du câble de rupture et du levier de secours
Le câble de rupture est une sécurité vitale. En cas de décrochage, il tire violemment le levier de frein. Cela stoppe la remorque immédiatement avant de rompre.
- Rôle du câble de rupture
- Fonction du levier de frein à main
- Sécurité en stationnement
Le levier de frein sert aussi au stationnement. Il bloque les roues pour immobiliser l'ensemble. Vérifiez toujours son cran d'arrêt avant de dételer votre véhicule pour une manipulation en toute sécurité.
Un levier grippé empêche un freinage efficace. Lubrifiez régulièrement l'axe pour garantir son bon fonctionnement en cas d'urgence.
Comment choisir votre commande de frein remorque ?
Après avoir compris le rôle de chaque pièce, il faut maintenant identifier le modèle exact adapté à votre matériel spécifique. Ici, ce n’est pas tant la marque de la remorque qui nous intéresse (Lider, SOREL, CBS Remorques, Trigano…), que des caractéristiques techniques spécifiques.
Sélectionner le modèle selon le PTAC de l'essieu
Le PTAC est le critère numéro un. Chaque commande possède une capacité de poids précise. Un modèle sous-dimensionné risque de casser net lors d'un freinage brusque.
À l'inverse, une commande trop puissante sera trop rigide. La remorque ne freinera pas assez vite. Cela crée des à-coups dangereux pour votre attelage. Respectez toujours les données constructeur.
Vérifiez la plaque de votre essieu. Elle indique le poids total autorisé en charge. Choisissez une commande couvrant impérativement cette valeur pour un transport serein.
Analyser la forme du timon entre profil carré et en V
La forme de votre châssis dicte le montage. Les timons en V demandent des fixations latérales spécifiques. Les modèles carrés se posent souvent sur un tube central.
Mesurez l'entraxe des boulons de fixation. Une erreur de quelques millimètres rend l'installation impossible. Ne percez jamais le timon pour adapter une commande. Cela fragilise toute la structure porteuse.
Regardez aussi la largeur du profilé. Les commandes Al-Ko ou Knott proposent des variantes selon ces dimensions. Prenez des photos avant de commander votre pièce.
Décrypter les données de la plaque signalétique
La plaque signalétique est votre carte d'identité. Elle se trouve sur le corps de la commande. Notez le type, la version et le numéro ETI.
Plusieurs aspects à considérer sont regroupés sur ce support métallique :
- Marque du fabricant
- Type de commande
- Plage de PTAC
- Numéro d'homologation
Ces références garantissent la compatibilité totale. Sans elles, vous risquez d'acheter un modèle incompatible avec vos câbles. C'est le seul moyen d'éviter les erreurs de commande.
Si la plaque est illisible, grattez doucement la rouille. Les numéros sont souvent frappés dans le métal froid.
Maintenance et réglages pour un freinage fluide
Une fois le bon équipement installé, un entretien rigoureux prolonge sa durée de vie et assure votre confort sur la route.
Remplacer l'amortisseur de frein pour supprimer les à-coups
Votre remorque cogne au freinage ? L'amortisseur interne est probablement mort. Il ne freine plus le mouvement du tube coulissant. C'est un signe d'usure classique et fréquent.
Pour tester, poussez la tête d'attelage à la main. Elle doit résister fortement et revenir lentement. Si elle bouge sans effort, changez la pièce. Un amortisseur HS fatigue prématurément votre véhicule tracteur.
Le remplacement demande de retirer les boulons de fixation. Attention, l'amortisseur est souvent sous pression. Travaillez avec des outils adaptés pour agir en sécurité et ne pas vous blesser.
Graissez légèrement le nouvel amortisseur avant insertion. Cela facilite le montage et protège contre la corrosion interne sur le long terme.
Graissage des points de pivot et soin des soufflets
Le graissage est souvent oublié par les propriétaires. Pourtant, deux graisseurs équipent généralement le corps de commande. Utilisez une pompe à graisse classique pour injecter du lubrifiant.
Faites-le au moins une fois par an. Cela évite le grippage du tube coulissant. Une commande grippée peut bloquer vos freins en pleine route. C'est une panne lourde et évitable facilement.
Inspectez aussi le soufflet en caoutchouc. S'il est percé, l'eau et le sable entrent. Cela détruit les bagues de guidage internes très rapidement. Remplacez-le dès les premières craquelures.
Un soufflet neuf coûte peu cher. Son rôle de protection est pourtant capital pour la longévité. Nettoyez le tube avant de poser le nouveau caoutchouc protecteur.
Les marques incontournables de commandes de freinage
Pour garantir cette fiabilité, orientez-vous vers des fabricants reconnus qui dominent le marché européen du loisir.
Al-Ko, la référence pour les châssis de caravanes
Al-Ko équipe la majorité des caravanes modernes. Leurs systèmes sont réputés pour leur douceur de fonctionnement. La marque propose une large gamme d'accessoires compatibles et robustes.
L'avantage majeur réside dans le service après-vente. On trouve des pièces détachées partout en Europe. Que ce soit un soufflet ou un amortisseur, la disponibilité est immédiate. C'est un choix rassurant pour les voyageurs.
Leurs commandes intègrent souvent des indicateurs d'usure. Cela permet de vérifier l'état de la tête d'attelage en un clin d'œil. C'est une sécurité supplémentaire non négligeable.
Knott et la robustesse des systèmes professionnels
Knott se spécialise dans les remorques lourdes et utilitaires. Leurs commandes sont massives et conçues pour durer. Elles supportent des usages intensifs sur des terrains parfois difficiles.
- Construction en acier renforcé
- Adaptabilité aux remorques porte-engins
- Facilité de réglage des câbles
Le mécanisme interne est simple et efficace. Il demande peu d'entretien par rapport à d'autres marques. C'est le choix privilégié des professionnels du transport et du bâtiment.
Les pièces Knott sont interchangeables sur de nombreux modèles. Cela facilite grandement les réparations lors de déplacements lointains ou urgents.
FAQ : tout savoir sur l’attelage de remorques
Nos experts répondent à vos questions les plus techniques : fixation, caractéristiques techniques, fonctionnement et conditions d’installation.
La distinction majeure réside dans l'autonomie de freinage. Un timon non freiné, utilisé pour les charges légères (PTAC jusqu'à 750 kg), dépend entièrement du freinage du véhicule tracteur. À l'inverse, un timon freiné intègre une commande à inertie qui active les freins de la remorque dès que le véhicule ralentit, offrant une sécurité indispensable pour les charges lourdes
Pour garantir la compatibilité de votre matériel, vous devez mesurer précisément la distance entre les trous de perçage sur votre timon carré. Les entraxes courants sont généralement de 40 mm, 50 mm ou 54 mm. Il est également crucial de vérifier le diamètre de votre fût coulissant (souvent entre 35 mm et 60 mm) ainsi que le type de perçage, qu'il soit horizontal, vertical ou en croix.
Le câble de rupture est un dispositif de sécurité vital pour les remorques freinées. En cas de décrochage accidentel, il se tend pour actionner instantanément le levier de frein de la remorque avant de se rompre. Cela permet d'immobiliser immédiatement l'attelage et d'éviter qu'il ne parte à la dérive sur la route.
Plusieurs symptômes doivent vous alerter, notamment un claquement sec au freinage, qui signale souvent un amortisseur interne défectueux. Un jeu excessif au niveau de la boule d'attelage ou une poignée de commande devenue difficile à manipuler à cause de la corrosion sont également des signes clairs qu'une révision ou un remplacement de la commande est nécessaire.
Le graissage permet de maintenir la fluidité du tube coulissant à l'intérieur du corps de la commande. Sans un entretien annuel via les graisseurs prévus, le mécanisme peut se gripper, ce qui risque de bloquer vos freins ou d'empêcher leur activation. Un entretien régulier prolonge considérablement la durée de vie de vos équipements Al-Ko ou Knott.
Non, le choix d'une commande de frein doit impérativement correspondre à la forme de votre châssis et à sa capacité de charge. Pour un timon en V, il faut sélectionner des modèles spécifiques, comme les gammes Knott KF ou Al-Ko dédiées, en veillant à ce que la plage de PTAC de la commande couvre bien le poids total autorisé en charge de votre remorque.
